El también llamado dibujo industrial, no tiene una connotación artística, aunque requiere de competencias gráficas muy específicas. ¿Necesitas unos cursos de dibujo online?

Los delineantes son indispensables en los sectores vinculados a la ingeniería.

  • ¿Cuál es su misión?
  • ¿Sus cualidades y competencias requeridas?
  • ¿Cuáles son las especificidades y las normas?

Descubre las múltiples facetas de este oficio con el objetivo de representar sobre el papel proyectos imaginados por alguien que los ha concebido.

Se trata de una profesión mayoritariamente masculina, con un porcentaje menor de mujeres dibujantes.

Descubre a continuación esta rama menos conocida de las diferentes formas de dibujo...

Los mejores profes de Dibujo que están disponibles
¡1a clase gratis!
Yuly
4,9
4,9 (14 opiniones)
Yuly
$38.000
/h
¡1a clase gratis!
Elena
4,8
4,8 (12 opiniones)
Elena
$50.000
/h
¡1a clase gratis!
Natalia
4,8
4,8 (5 opiniones)
Natalia
$35.000
/h
¡1a clase gratis!
Jackson
5
5 (18 opiniones)
Jackson
$30
/h
¡1a clase gratis!
Luisa
5
5 (7 opiniones)
Luisa
$20.000
/h
¡1a clase gratis!
Didier
5
5 (5 opiniones)
Didier
$40.000
/h
¡1a clase gratis!
Juliana
5
5 (14 opiniones)
Juliana
$30.000
/h
¡1a clase gratis!
Gabriela
5
5 (2 opiniones)
Gabriela
$30.000
/h
¡1a clase gratis!
Yuly
4,9
4,9 (14 opiniones)
Yuly
$38.000
/h
¡1a clase gratis!
Elena
4,8
4,8 (12 opiniones)
Elena
$50.000
/h
¡1a clase gratis!
Natalia
4,8
4,8 (5 opiniones)
Natalia
$35.000
/h
¡1a clase gratis!
Jackson
5
5 (18 opiniones)
Jackson
$30
/h
¡1a clase gratis!
Luisa
5
5 (7 opiniones)
Luisa
$20.000
/h
¡1a clase gratis!
Didier
5
5 (5 opiniones)
Didier
$40.000
/h
¡1a clase gratis!
Juliana
5
5 (14 opiniones)
Juliana
$30.000
/h
¡1a clase gratis!
Gabriela
5
5 (2 opiniones)
Gabriela
$30.000
/h
1ª clase gratis>

Dibujo industrial o técnico: ¿Qué es?

Precisemos primero el concepto o definición.

Consiste en representar elementos, productos, edificios, piezas industrializadas, planos, de manera precisa, según los diferentes puntos de vista.

Una disciplina muy alejada del grafico periodístico, por ejemplo.

Si antes se realizaba manualmente sobre una mesa de trabajo, hoy en día el dibujante prescinde de la escuadra y el compás. Trabaja sobre todo con ordenador gracias a programas de CAO (Concepción Asistida por Ordenador) y DAO (Programa de grafico Asistido por Ordenador).

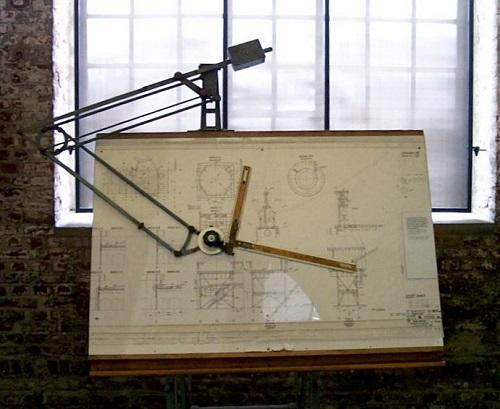

Compás grande sobre tabla de dibujo
El grafico manual se ha visto remplazado por los programas de DAO.

Esta técnica comporta múltiples intereses:

  • La representación formal y descriptiva de un concepto, con la certeza de que es conforme a lo que la persona que lo concibe ha imaginado.
  • La comunicación técnica de datos a los cuerpos profesionales implicados en la realización del proyecto (planos, principio de funcionamiento, diseño de conjunto...).

El grafico industrial puede utilizarse en la ingeniería mecánica, civil, eléctrica, así como en la electrónica. Es indispensable para la realización de un prototipo por parte de los equipos de ingenieros al cargo de su creación.

El dibujo industrial tiene en cuenta todos los elementos del pliego de condiciones que se entrega al dibujante. Las informaciones así transmitidas conciernen las dimensiones de los elementos, su forma o los materiales utilizados. Mediante la realización de croquis y esquemas, el dibujante participa igualmente en la verificación de la fiabilidad del proyecto, el análisis de riesgo y los costes de producción. Clases de dibujo tecnico

Ya sea para la creación de un producto industrial o la realización de un proyecto arquitectónico, el grafico es la primera etapa que precede la concretización de un concepto. Se utiliza en sectores de actividad variados:

  • Automóvil,
  • Aeronáutica,
  • Construcción mecánica,
  • Amueblamiento,
  • Alta tecnología,
  • Diseño de edificios...
  • El dibujante técnico está en el centro de concepción de un producto. Sus dibujos permiten realizar el vínculo entre la persona que los concibe y el fabricante. Tiene que trabajar en equipo con los ingenieros a cargo del proyecto.

¿Te gustaría saber asimismo qué es el dibujo de prensa?

Si deseas encontrar clase infantil para tu hij@, no dudes en ponerte en contacto con uno de nuestros profes.

Los diferentes tipos de dibujo industrial

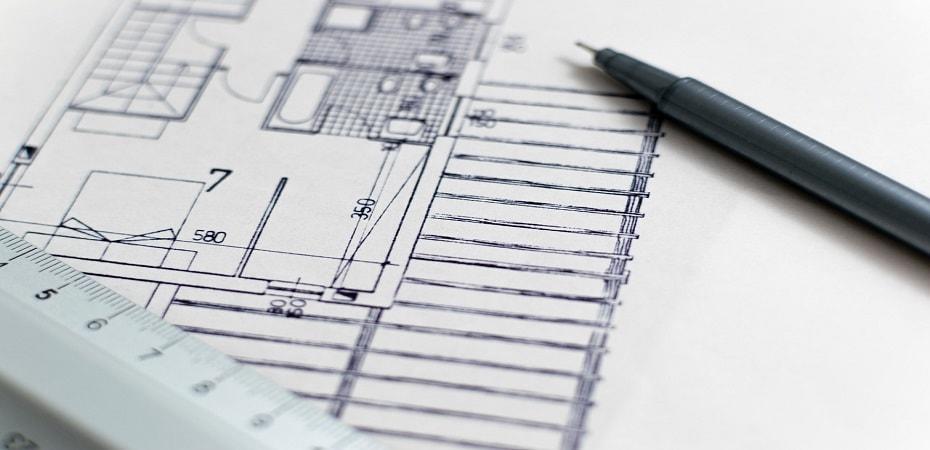

Resaltando a mano un plano con medidas
Los primero esquemas son esenciales antes de pasar al detalle.

El dibujante industrial tiene por misión realizar diferentes tipos de gráficos. Podemos clasificarlos en grandes categorías:

  • El croquis: es el primer boceto de un proyecto. Generalmente realizado a mano alzada, es aproximativo pero da una primera idea global del concepto. Es útil durante la fase de concepción. Encontramos croquis en otras disciplinas, evidentemente, como el pbjeto basado en la observación. Pero nunca en el grafico de caricaturas.
  • El esquema: es un tipo de grafico normalizado, realizado a partir de símbolos que permiten representar rápidamente las funciones y características de un producto, de manera simplificada.
  • El dibujo de conjunto: es un grafico a escala que representa el proyecto en su globalidad, de forma no esquematizada. Se utiliza en la fase de concepción y resalta las soluciones elegidas.
  • El dibujo de definición: presenta de forma completa el producto. Figuran todos sus componentes y funciones. Es un documento útil cuando el ingeniero presenta un proyecto a un fabricante.
  • El diseño de fabricación: realizados a partir de dibujos de definición, este le da indicaciones útiles para la elaboración de los elementos que componen el producto final.
  • El dibujo de detalle: se trata de zooms de una parte del proyecto. Al detallar un elemento preciso del conjunto, el dibujante puede, con dichos detalles, aclarar un punto concreto. El grafico de detalle es a menudo un complemento de fabricación para la puesta en producción.

¿Prefieres dibujar realista? Lee nuestro artículo sobre el dibujo basado en la observación.

Los mejores profes de Dibujo que están disponibles
¡1a clase gratis!
Yuly
4,9
4,9 (14 opiniones)
Yuly
$38.000
/h
¡1a clase gratis!
Elena
4,8
4,8 (12 opiniones)
Elena
$50.000
/h
¡1a clase gratis!
Natalia
4,8
4,8 (5 opiniones)
Natalia
$35.000
/h
¡1a clase gratis!
Jackson
5
5 (18 opiniones)
Jackson
$30
/h
¡1a clase gratis!
Luisa
5
5 (7 opiniones)
Luisa
$20.000
/h
¡1a clase gratis!
Didier
5
5 (5 opiniones)
Didier
$40.000
/h
¡1a clase gratis!
Juliana
5
5 (14 opiniones)
Juliana
$30.000
/h
¡1a clase gratis!
Gabriela
5
5 (2 opiniones)
Gabriela
$30.000
/h
¡1a clase gratis!
Yuly
4,9
4,9 (14 opiniones)
Yuly
$38.000
/h
¡1a clase gratis!
Elena
4,8
4,8 (12 opiniones)
Elena
$50.000
/h
¡1a clase gratis!
Natalia
4,8
4,8 (5 opiniones)
Natalia
$35.000
/h
¡1a clase gratis!
Jackson
5
5 (18 opiniones)
Jackson
$30
/h
¡1a clase gratis!
Luisa
5
5 (7 opiniones)
Luisa
$20.000
/h
¡1a clase gratis!
Didier
5
5 (5 opiniones)
Didier
$40.000
/h
¡1a clase gratis!
Juliana
5
5 (14 opiniones)
Juliana
$30.000
/h
¡1a clase gratis!
Gabriela
5
5 (2 opiniones)
Gabriela
$30.000
/h
1ª clase gratis>

¿Cuáles son los estándares del dibujo industrial?

El dibujo industrial responde a normas específicas. Debe resultar claro para todos y fácilmente comprensible. El dibujante técnico respeta por tanto unas normativas estandarizadas.

Es una profesión en la que el rigor es imprescindible. Entre las normas que origen esta maravillosa y trabajada tecnica industrial, encontramos varios puntos importantes. Clases de dibujo en casa.

Las escalas y formatos

Según el objeto del grafico, puede que no se pueda representar en tamaño real. Utilizamos entonces las escalas para reducir o agrandar el modelo y representarlo así en un hoja.

Los formatos están igualmente normalizados. Existen 5 formatos:

  1. A4: 210 x 297 mm
  2. A3: 420 x 297 mm
  3. A2: 420 x 594 mm
  4. A1: 840 x 594 mm
  5. A0: 840 x 1188 mm

El plegado tampoco deja nada al azar. Las hojas deben estar siempre plegadas para caber en una carpeta formato A4. Durante el plegado, el cartucho aparecerá siempre de manera visible sin despegar la hoja. Así, resultará mas fácil archivar los documentos.

Si vives cerca de la capital, no dudes en consultar las escuelas de arte Bogota para tener mas información sobre éste tema.

La leyenda

Es un marco que reagrupa un cierto número de informaciones obligatorias con respecto al grafico. Entre los elementos que se señalan, encontramos:

  • El nombre de la pieza,
  • La escala aplicada,
  • El nombre del dibujante y de la sociedad,
  • El modo de proyección (europeo o americano),
  • La fecha,
  • El formato del grafico.

Las dimensiones de la leyenda están igualmente claramente definidas, al igual como su posición en la hoja. Tradicionalmente, se encuentra abajo a la derecha del objeto. Según los métodos de clasificación, esta posición puede variar. El objetivo de la leyenda es en efecto poder identificar el contenido de un grafico sin tener que desplegarlo.

El trazo de los dibujos industriales responden del mismo modo a estándares precisos definidos por la norma NF E 04-520 ISO 128. Encontramos asimismo:

  • Trazos gruesos,
  • Trazos medios,
  • Trazos finos,
  • Trazos discontinuos,
  • Trazos continuos,
  • Trazos punto y línea.

Esta variedad de trazos permite al dibujante dar informaciones específicas referentes a los elementos representados. Los trazos discontinuos, por ejemplo, representan elementos ocultos y los trazos finos se utilizan para la acotación.

Si deseas descubrir la pintura al oleo, no dudes en buscar "curso de pintura al oleo" sobre Superprof.

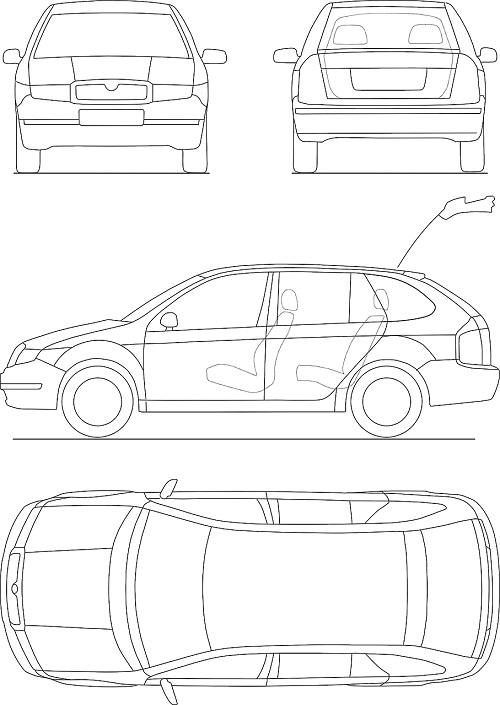

Plano de automóvil visto desde diferentes perspectivas
El objeto representa un objeto en detalle.

Las vistas

¿Cómo dibujar un objeto de forma completa?

Las visualizaciones ocupan un lugar central en el trabajo del dibujante técnico. El delineante-proyector representa así el objeto gracias a diferentes perspectivas, permitiendo una representación completa del objeto desde todos los ángulos.

El dibujo igualmente puede representar 6 vistas distintas: alzado, planta, perfil derecho e izquierdo y vista inferior.

Su disposición está igualmente definida de forma precisa. Existen dos convenciones: americana y europea.

Según la convención europea, se posicionan teniendo en cuenta el sistema de proyección de perspectivas. Concretamente, se considera que cuando nos situamos en el lateral derecho de un objeto, la vista que tenemos se proyecta a la izquierda. Se representa por tanto la vista derecha a la izquierda del objeto. En un grafico de este tipo, encontramos por tanto:

  • El alzado se representa arriba de la hoja a la izquierda,
  • El perfil izquierdo se representa a la derecha del alzado,
  • La planta se representa bajo el alzado,
  • La vista posterior situada en el extremo derecho del objeto, al lado del perfil izquierdo...

Los delineantes tienen que realizar igualmente representaciones en 3D, perspectivas caballeras y planos de corte en función de las necesidades.

Echa un ojo a nuestro artículo sobre cómo ser caricaturista.

Si deseas aprender a dibujar a través de un curso online, no dudes en inscribirte sobre Superprof.

¿A qué trabajos conduce el dibujo técnico?

Como hemos visto anteriormente, este tipo de tecnica se utiliza en numerosos sectores de actividad.

Los oficios vinculados con el grafico son igualmente muy numerosos.

¿Quieres desarrollar tu carrera en este ámbito? Aquí tienes algunas pistas...

Delineando con marcador verde
El dibujo industrial es igualmente un trabajo en equipo.

El grafico industrial reagrupa varios oficios. Por lo general, los puestos son para oficinas de gestión de proyectos o en el seno de empresas de industria. El delineante puede igualmente ejercer de forma liberal. Según el nivel de experiencia y la formación inicial que haya seguido, podrá convertirse en:

  • Delineante de ejecución: el trabajo consiste en reproducir o realizar dibujos definitivos,
  • Delineante técnico: después de unos 5 años de experiencia y tras llegar a ser dibujante, se realizan graficos detallados de piezas,
  • Delineante proyectista: hacen falta 10 años de experiencia para llegar a ser dibujante diseñador proyector. Este oficio consiste en administrar un equipo de delineantes e intervenir para gestionar los problemas que surjan durante la concepción y la realización de un proyecto.

Un delineante técnico debe saber trabajar en equipo. Tiene que mostrar rigor y precisión en su trabajo. También es importante tener una mentalidad científica para aprender las técnicas de dibujo.

Para ser delineante, tendrás que realizar una Formación Profesional de delineación.

El grafico no es un oficio artístico, sino una forma de graficar imprescindible que ha conocido un fuerte auge después del inicio de la industrialización. ¿La ventaja de este trabajo? Permite trabajar en sectores de actividad muy variados.

Si deseas impartir o recibir curso, échale un vistazo a nuestra plataforma para encontrar lo necesario.

Reúne todas las cualidades para una buena formacion

Aprende, y tendrás un buen trabajo, sácate un master, y harás los diseños en autocad los planos de la empresa que vas a dirigir. Es así de sencillo, así seas únicamente un delineante, el sector de la construcción es de lo mas amplio que existe en todo el mundo, en el que cada año se crean nuevos puestos de trabajo, se optimizan lo que hay por medio de herramientas como autocad, y tecnicas como el drawing. Aunque en construcción no es la única rama en la que puedes trabajar, estudiar un titulo universitario, sumado con unas buenas practicas, te dará la informacion y propiedad necesaria para ejercer en varias ramas; de diseños, asesorías, incluso en el area de la moda, tendrás tu lugar.

Si es necesario seas consciente de los conocimientos y beneficios que te traerá los tiempos en los que te dedicarás a estudiar cada asignatura, ejercicios, teoría, diseños, el funcionamiento de muchas cosas, la graficación de todo y las practicas, es informacion de alto valor. Sin embargo, mas que desear los beneficios económicos que te va a traer estudiar dicho titulo universitario de estas características, es necesario que lo quieras por gusto, que veas que te enamoraras de el y que estarás dispuesto a completar la formacion y que te alegra recibir informacion nueva cada dia de clase, estar convencido que así tu registro sea estudiar a distancia o presencial, ese año, o esos momentos de estudio, les vas a sacar el completo provecho, y que te vas a dejar de excusas que son tan elaboradas que hasta ya parecen un guion; estoy buscando mi horizonte, esta carrera no es para mi, no pude con esa asignatura tiene muchos ejercicios de matemáticas, no creí que fuera tan pesado, en fin, solo excusas que en lugar de llevarte por la senda del éxito, te harán malgastar tu dinero o el de tu familia, porque esto no es gratis, para nada, es una carrera que suele costar un buen dinero.

Los software de diseño

Se puede decir que el mas conocido por todos es el Autocad, funciona para hacer todos estos diseños. El cual en un tiempo solo tenia versiones en ingles, y no son muchas las personas que están relacionadas con los conceptos, and, the o cad. ya que este ha tenido una fama con un registro tan popular y difundido, hay versiones en varios idiomas, y claro, incluye el español. Puedes descargar una version de prueba gratis, pero si quieres hacerlo de tu propiedad, si tiene costo. Mucha gente aprende de este programa y de algunos otros, y con el tema de los trabajos a distancia, que no solo están de moda, sino que han venido para quedarse, es muy necesario agregar algunos cursos de dibujo en bogota al curriculum.

por supuesto, existen otros programas parecidos a este, de hecho algunos los puedes descargar desde la plataforma punto com del diseñador, o alguna de tantas que existen para este fin, totalmente gratis. Algunos de estos son:

  • QCad, para diseños por asistidos por computador en 2D
  • DraftSight, tiene una version personal totalmente gratuita, y una profesional de pago. Aunque la version libre tiene todas las cualidades operativas; te permite crear guardar, editar y abrir archivos.
  • Libre Cad,  es la master de las alternativas a Auto-cad. Con una comunidad de desarrolladores de las mas activas, por lo que se actualizan constantemente sus cualidades, las cuales son adaptadas por verdaderos genios  del drawing, que ponen a prueba sus conocimientos con esta gran herramienta libre. Con versiones para cualquier software, eso incluye Windows y IOS.

Estas solo son algunas de estas increíbles plataformas que son bastante útiles a los dibujantes industriales. En fin, es un gran arte y el que te intereses por aprender va a necesitar mucho esfuerzo y trabajo, pero con compromiso y una que otra clase de Superprof, seguro te convertirás en uno de los mejores.
